我國真空泵行業雖在近幾年的發展中構建了較大的市場規模，但其銷售額并不如市場規模那樣龐大。縱覽國際真空泵市場走勢不難看出，各類型真空泵技術的發展及產品的研發，其應用市場亦在不斷擴大。尤其是我國真空泵行業依托雄厚的行業基礎，已廣泛應用于各個領域，整體來看，我國真空泵制造業在國際市場仍占據著較重要地位，且具有較大的發展空間。
一、前言
真空泵是一種旋轉式變容真空泵，須有前級泵配合方可使用。其作用就是從真空室中抽除氣體分子，降低真空室內的氣體壓力，使之達到要求的真空度。在較寬的壓力范圍內有較大的抽速，對被抽除氣體中含有灰塵和水蒸汽不敏感。真空泵分類廣泛，主要有WLW系列真空泵、W型真空泵、2X型真空泵、ZJ型真空泵、2SK型真空泵、SK型真空泵、2BV型真空泵、MH-2型真空泵、TLZ型真空泵、SL型羅茨鼓風機、JZJX型真空泵、JZJS型真空泵、JZJWLW型真空泵、JZJP型真空泵、RPP型真空泵、2XZ型真空泵等型號。
真空泵廣泛用于塑料機械、農藥化工、染料化工、磚瓦機械、低溫設備、造紙機械、醫藥化工、食品機械、工業電爐、電子行業、真空設備、化肥、冶金、石油、礦山、地基處理等領域。

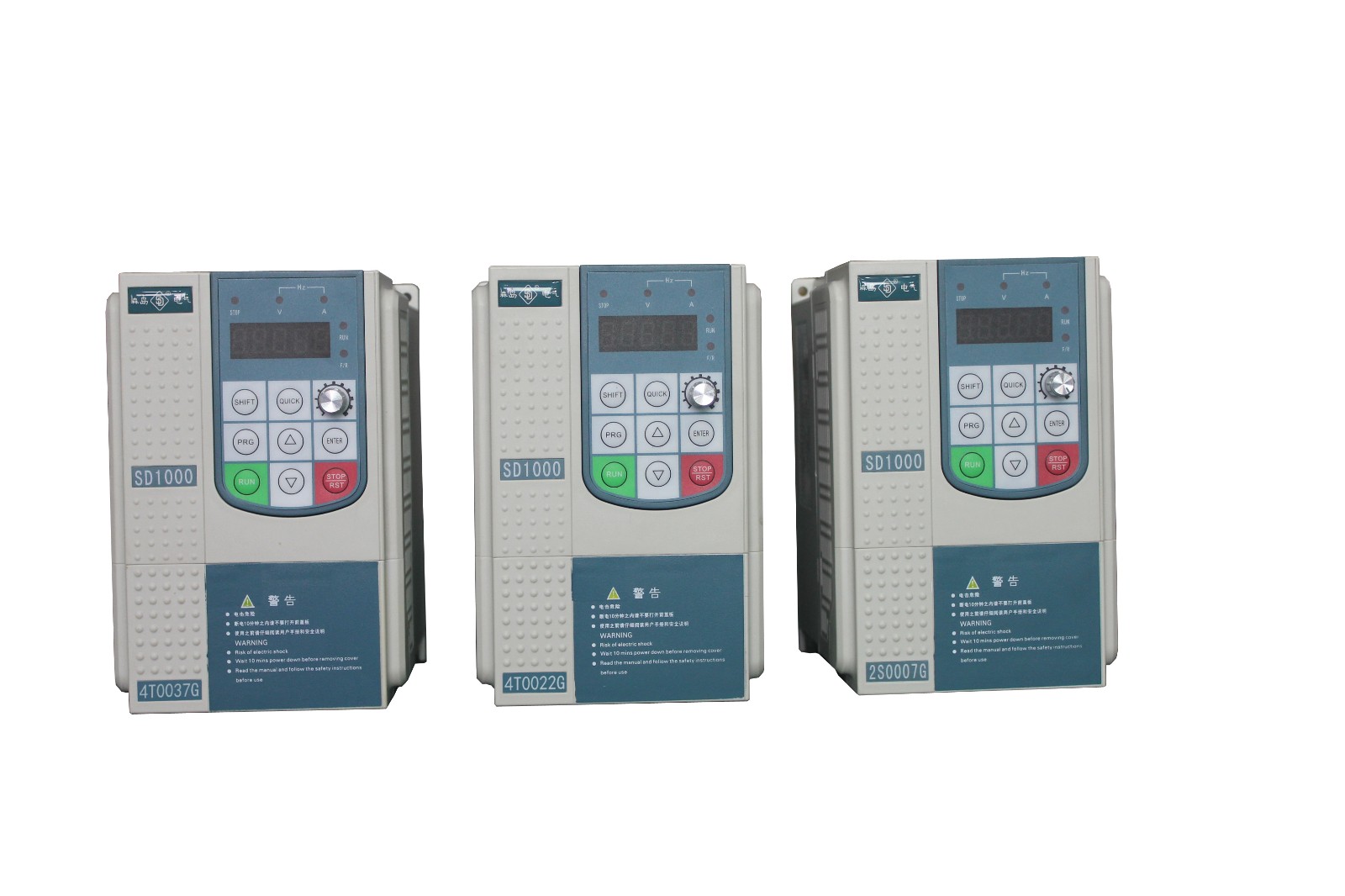

二、傳統真空泵的控制問題
真空泵的負載隨著真空度的增加而減小。在容器內空氣阻力大時，真空泵往往工作在過載狀態，隨著真空度的增加，電流下降，電機正常工作。當容器密封正常時，電機在過載狀態下工作時間短，不會造成燒電機的事情發生;當容器密封下降時，電機在過載狀態下工作時間延長，就會有燒電機的現象發生。
為解決泵過載的問題，傳統上采用以下方法：
1) 采用機械式自動調壓旁通閥。
旁通閥安裝在羅茨真空泵的出口和入口之間的旁通管路上。此閥控制泵出入口之間的壓差不超過額定值。當壓差達到額定值時，閥門靠壓差作用自動打開，使羅茨真空泵出口和入口相通，使出入口之間的壓差迅速降低，這時羅茨真空泵在幾乎無壓差的負荷下工作。當壓差低于額定值時，閥自動關閉，氣體通過羅茨真空泵內由前級泵抽走。帶有旁通溢流閥的羅茨真空泵可以與前級泵同時啟動，使機組操作簡單方便。
2) 采用液力聯軸器
采用液力聯軸器也能防止泵的過載現象發生，使泵可以在高壓差下工作。液力聯軸器安裝在泵和電動機之間。在正常工作狀態下，液力聯軸器由電動機端向泵傳遞額定力矩。羅茨真空泵的最大壓差由液力聯軸器所傳遞的最大轉矩來決定，而液力聯軸器可傳遞的最大轉矩由其中的液體量來調節。當泵在高壓差下工作或與前級泵同時啟動時，在液體聯軸器內部產生了轉速差即滑動，只傳遞一定的力矩，使泵減速工作。隨著抽氣的進行，氣體負荷減小，羅茨真空泵逐漸加速至額定轉速。
3) 采用真空電氣組件控制泵入口壓力
在羅茨真空泵的入口管路處安置真空膜盒繼電器或電接點真空壓力表等壓力敏感組件。真空系統啟動后，當羅茨真空泵入口處壓力低于給定值(泵允許啟動壓力)時，壓力敏感組件發出信號，經電氣控制系統開啟羅茨真空泵(如真空系統中裝有羅茨真空泵旁通管路，則同時關閉旁通管路閥門)。若泵入口壓力高于規定值時，則自動關閉羅茨真空泵(或同時打開泵旁通管路閥門)，從而保證了羅茨真空泵的可靠運轉。
顯然以上方法結構復雜、成本高，控制精度差，能源浪費嚴重，已經不能適應設備發展的要求。

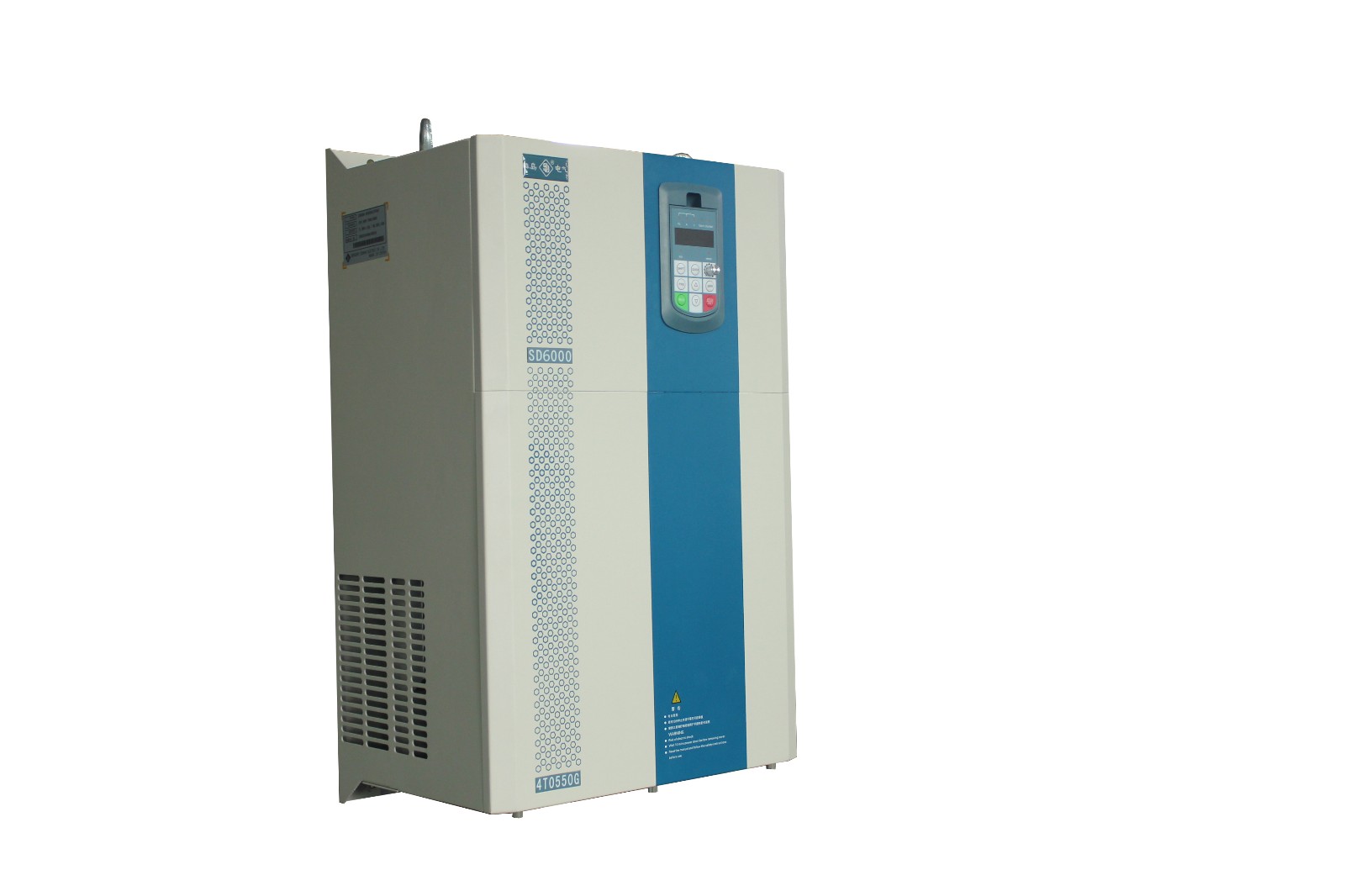

三、普通的變頻器應用方案
為了保護電機，部分真空泵廠家采用變頻器，用電流互感器和電流變送器檢測電機的實際電流，然后將轉換后的模擬量信號輸入變頻器，讓變頻器做PID運算，從而控制電機的電流和電機的轉速，最后達到保護電機的目的。
由此可以看出其控制回路復雜，雖然變頻器能夠實現電流的閉環PID控制，但控制精度不高，轉換復雜。無法區分電機堵轉電流和正常負載電流，可能造成電機長時間工作在堵轉狀態，造成燒電機。控制效果不太理想。

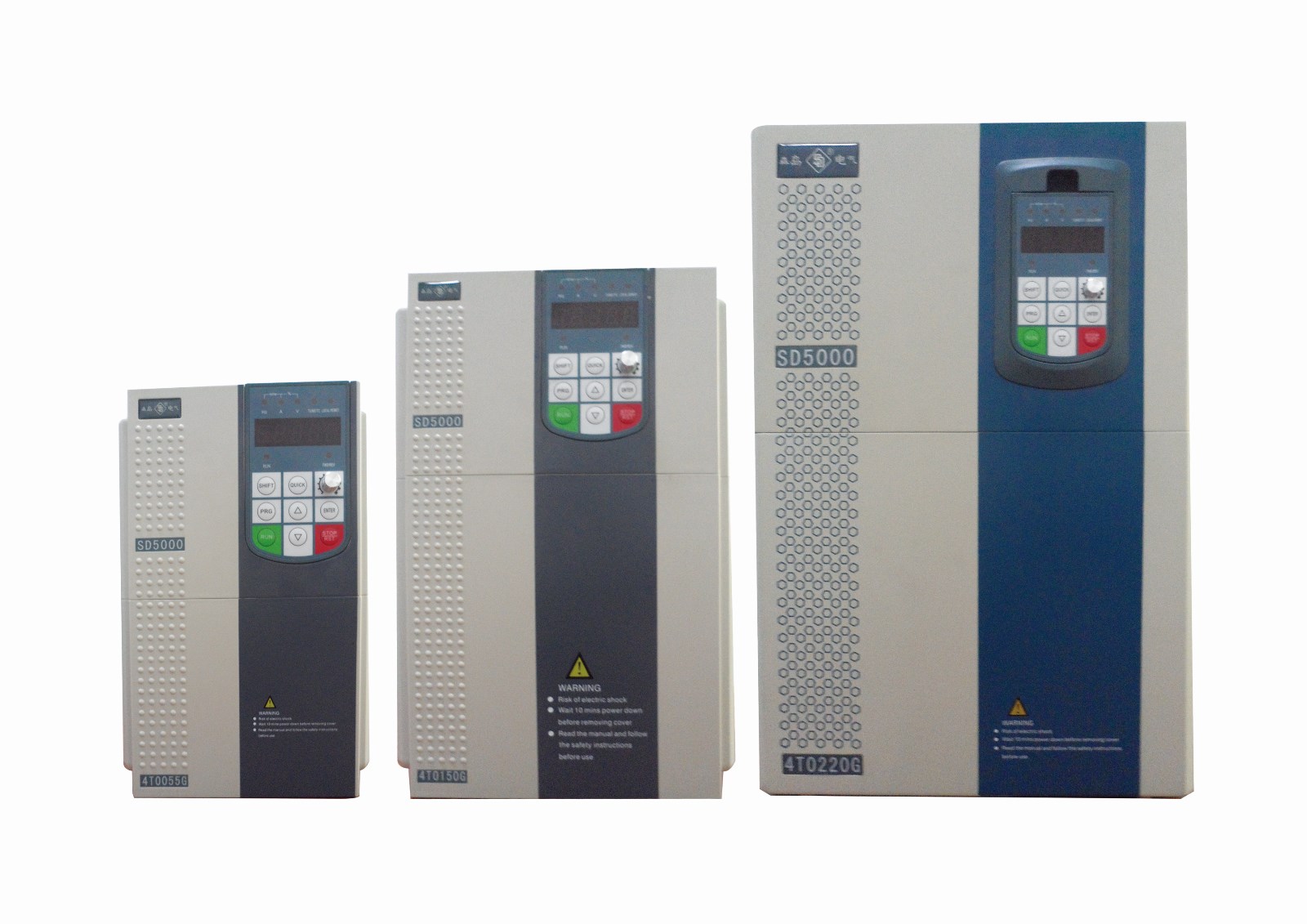

四、矢量型變頻器真空泵專用方案
矢量型變頻器采用無速度傳感器矢量控制算法，把電機定子電流按坐標變換分解為轉矩電流分量和勵磁電流分量，從而實現精確的轉矩控制。與V/F控制算法相比具有低頻力矩特性好，動態響應特性好，速度控制精度高等優點。
矢量型變頻器真空泵專用方案不需要在外部添加任何設備，變頻器本身就能實現對電機電流和轉速的精確控制。
無論容器的密封性能好壞，矢量型變頻器在不需要任何外圍輔助設備的情況下，均可以控制電機電流在電機額定值以內，且控制范圍可以任意調整，控制精度達到±1%。在此基礎上，使真空泵以高效率運行，以快速度達到設定的真空度。
同時矢量型變頻器還可以快速識別真空泵堵轉電流和負載電流，當真空泵因機械原因堵轉時，能夠立即識別并報警停機，防止故障的進一步擴大。
五、結束語
綜上所述，矢量型變頻器真空泵專用方案有效解決了傳統真空泵的控制難題，且在成本方面省去了傳統機械防過載裝置，同時，亦簡化了變頻控制電路，綜合效益大幅度提高。
希望以上知識點對大家有所幫助。
